Темплет? Нет не слышал.


Темплет - это плоская масштабная модель оборудования, выполненная в электронном или бумажном виде, необходимая для разработки плана расположения оборудования (технологического плана) участка или цеха. Используется при, так называемом, "темплетном методе". В свое время темплетный метод позволил ускорить разработку планов расположения оборудования. Сейчас уже не встретишь бумажных "квадратиков" с оборудованием, из которых собирали планы цехов. Так знайте, что на темплете технологического оборудования должны быть изображены и обозначены:

  • габаритные контуры оборудования в положении покоя;

  • контуры подвижных частей оборудования, если при перемещении они выходят за пределы габаритных контуров в положении покоя;

  • контуры опорной поверхности оборудования;

  • осевые линии;

  • места обслуживания оборудования и место обслуживающего персонала, с которого преимущественно осуществляется обслуживание;

  • места подвода и отвода сред, виды сред (см. справочное приложение 1);

  • высота оборудования, а также высота, требуемая для демонтажа частей оборудования, если она превышает 3000 мм от уровня пола;

  • длина, ширина и направление демонтажа частей оборудования в горизонтальном направлении;

  • обозначение технологического оборудования;

  • место выпуска отходов материалов.

Темплеты технологического оборудования, как правило, выполняются в масштабах 1:100 и 1:50.


Места обслуживания обозначаются так:

Точки подвода основных сред к оборудованию обозначаются так:

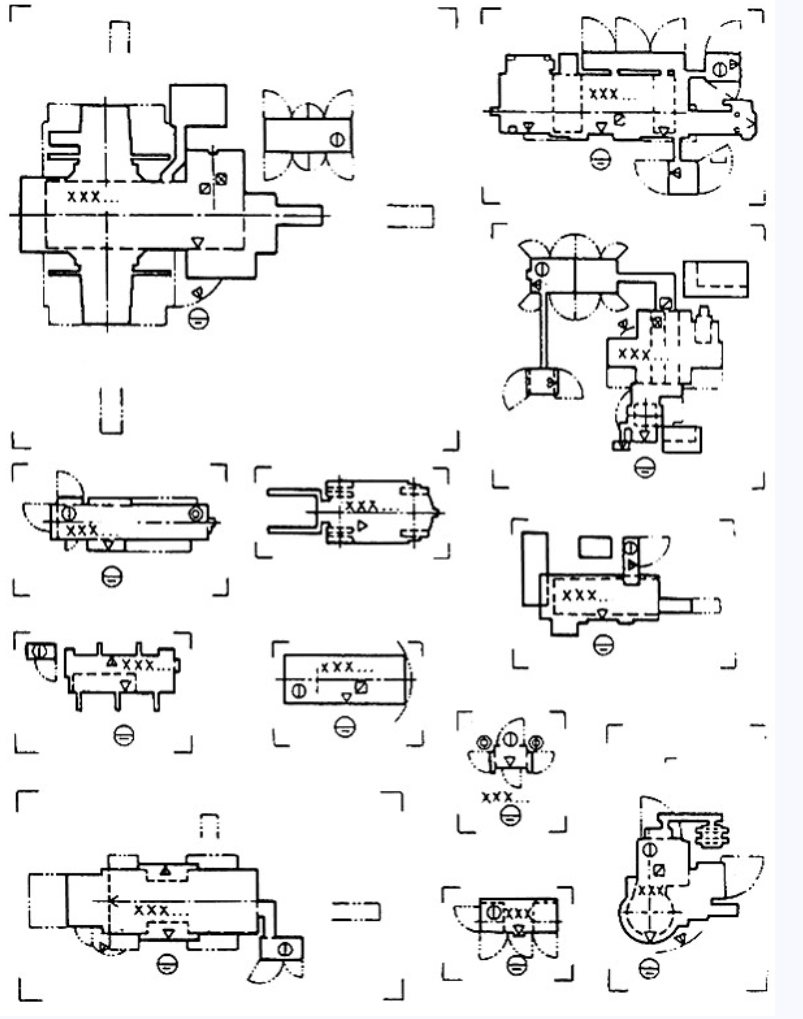

Примеры темплетов:

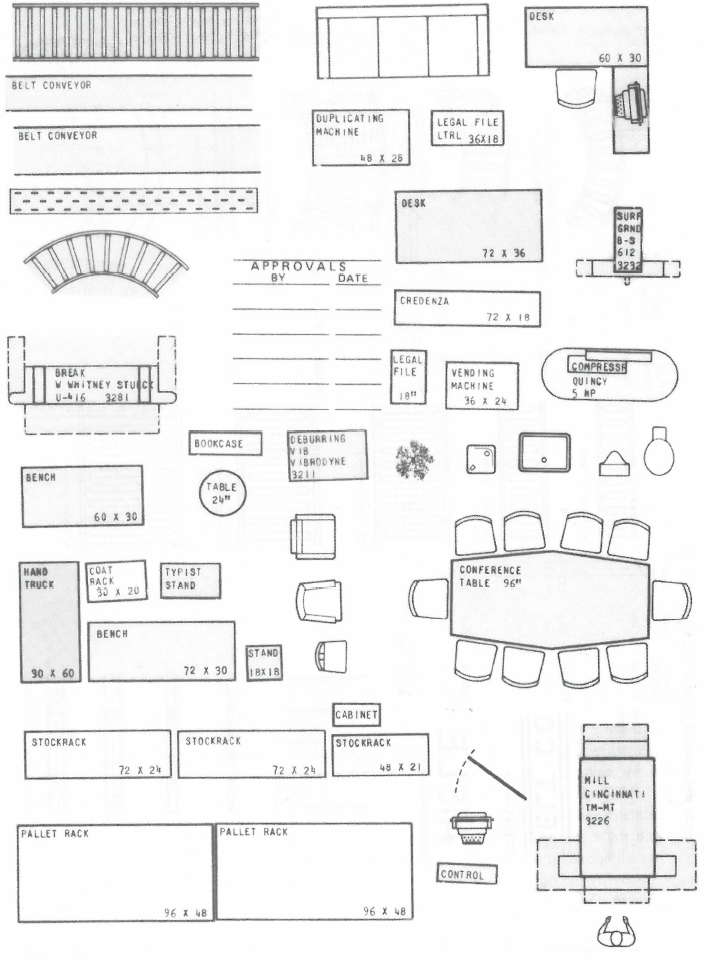

Еще примеры темплетов:

Более подробно о темплетах и правилах их выполнения изложено здесь: ГОСТ 2.428-84.


В настоящее время бумажные темплеты практически не используются. Однако, технологи пользуются при размещении оборудования темплетами оборудования в электронном виде в системах автоматизированного проектирования. Их легко копировать, поворачивать и т.п. для выполнения всех требований к размещению оборудования, которые вкратце изложены тут. Так что темплеты активно используются и по сей день.
