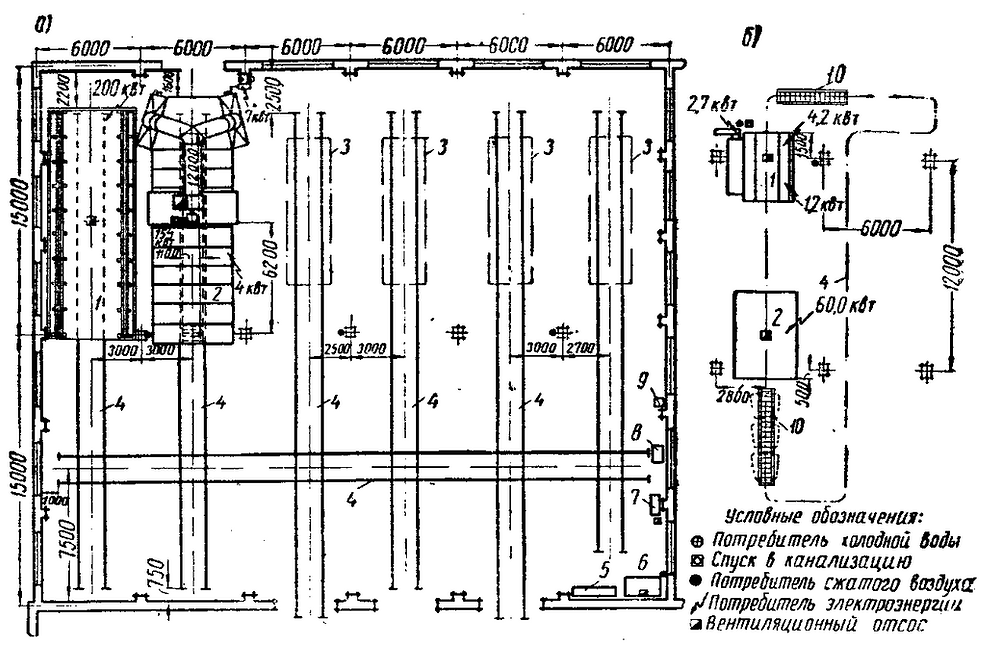

План расстановки оборудования на участках окраски кузовов автомобилей


а-отделение для окраски автобусов

б-окраска кабин и оперения грузовых автомобилей в потоке

Позиции на плане:

1. Сушильная камера.

2. Распылительная камера.

3. Посты подготовки к окраске.

4. Рельсовый путь (на плане а не хватает поворотных кругов).

5. Полочный стеллаж.

6. Малярный стол для окраски.

7. Шкаф для материалов.

8. Подставка под вискозиметр.

9. Ларь для отходов.

10. Рольганг.

11. Подвесной конвейер (на рис. б вместо поз. 4).
