Инструменты для решения задачи компоновки генерального плана завода


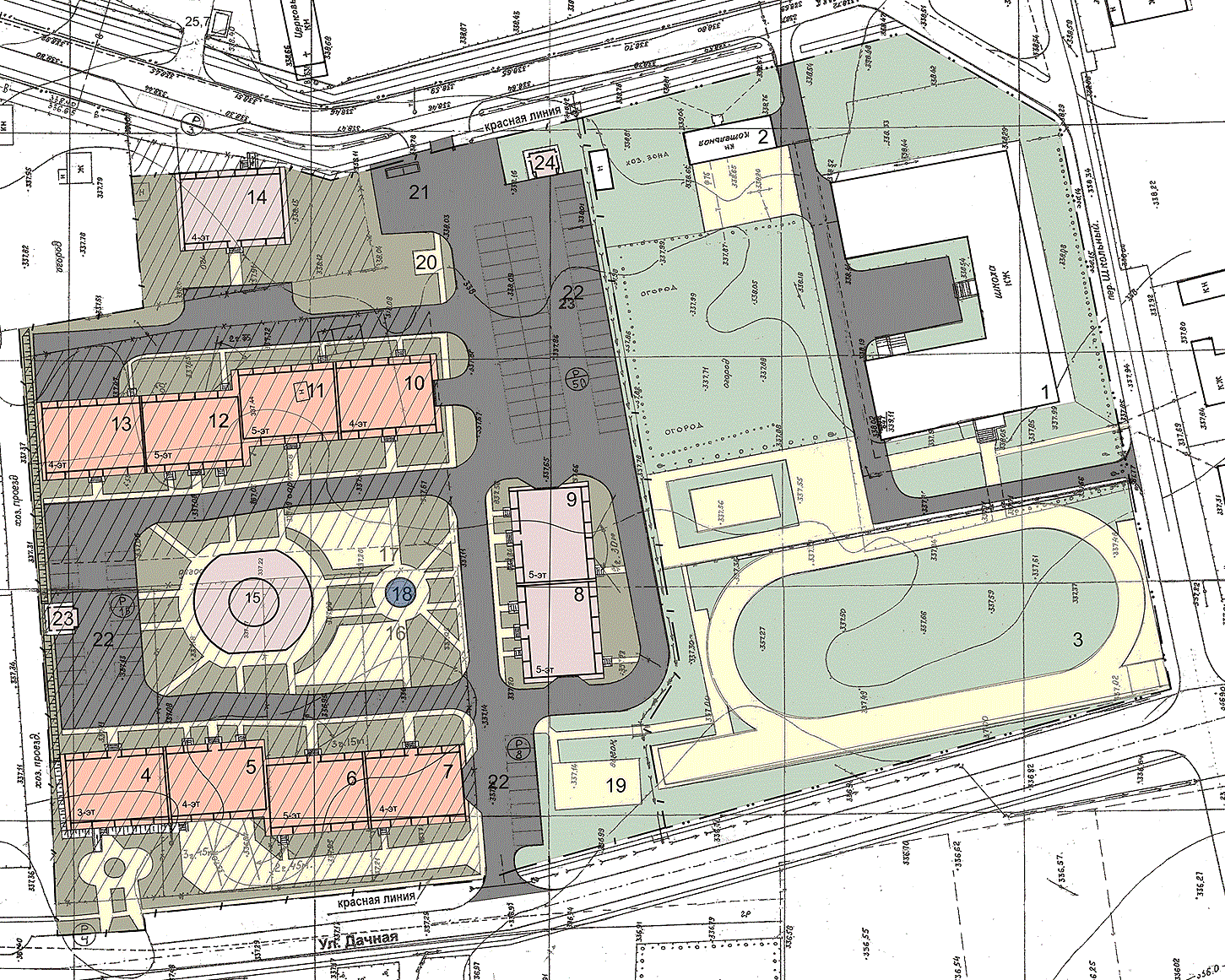

Определив предварительно перечень зданий и сооружений и их площади, приступают к компоновке генерального плана. Компоновка может быть правильно решена лишь в том случае, если установлены функциональные взаимосвязи отдельных технологических схем, зданий и сооружений. Для облегчения решения этой задачи целесообразно предварительно составить диаграмму функциональных связей отдельных производств. Эта диаграмма при компоновке зданий на генеральном плане позволяет учесть совокупность условий, определяющих положение каждой технологической схемы, каждого здания и сооружения.

Диаграмму функциональных связей составляют следующим образом:


1. По вертикали и горизонтали располагают число зданий (сооружений, помещений), которые необходимо разместить в проектируемом объекте (здании, площадке завода).


2. Помещения (здания) объединяют в функциональные группы (I, II). Стрелками указывают, к каким зданиям (помещениям) они приближаются.


3. По горизонтали указывают, вблизи каких помещений (зданий) надо располагать проектируемое здание (помещение), а по вертикали — количество функциональных связей.


4. В итоге по горизонтали получают число помещений (зданий, технологических схем), приближающихся к зданиям (помещениям, схемам), расположенным по вертикали, по вертикали— число помещений (зданий, схем), к которым приближается рассматриваемый объект.


По диаграмме функциональных связей, представленной на рисунке выше, определяют взаимное расположение отдельных зданий (помещений).


Также диаграмма функциональных связей позволяет проверить, все ли технологические связи учтены при компоновке здания и системы зданий.


Также диаграмма функциональных связей позволяет определить, по каким направлениям (связям) следует осуществлять объединение и непосредственное примыкание помещений (зданий, сооружений) друг к другу.


Диаграмма функциональных связей - это необходимый инструмент для решения задачи компоновки производства. Использовать эту диаграмму или другую - решать вам.

#диаграммафункциональныхсвязей #синтезкомпоновочногоплана #компоновочныйплан #задачакомпоновкипроизводства
