Схемы экипировки локомотивов

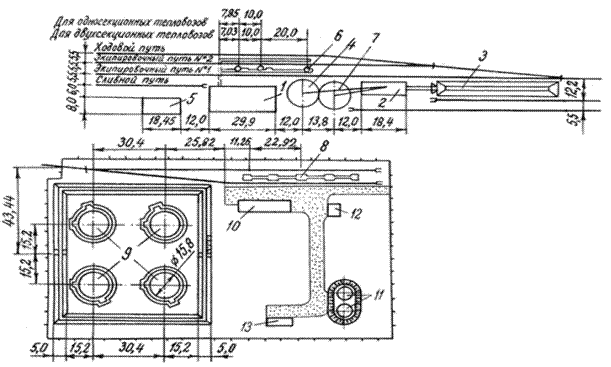

Схема экипировочных устройств для тепловозов на открытых путях:

1 – служебно-техническое здание; 2 – пескосушилка; 3 – склад сырого песка; 4 – склад сухого песка; 5 – склад масел; 6 – пескораздаточные устройства; 7 – пескопровод; 8 – сливная эстакада; 9 – наземные металлические резервуары для дизельного топлива; 10 – насосная дизельного топлива; 11 – железобетонный резервуар для воды; 12 – здание для мотопомп; 13 – нефтеловушка.

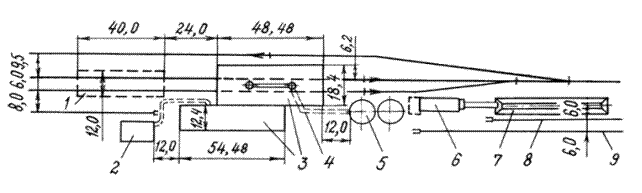

Депо технического обслуживания ТО-2 и экипировки электровозов:

1 – площадка для обдувки тяговых электродвигателей; 2 – склад масел; 3 – депо технического обслуживания экипировки со служебно-техническим зданием; 4 – пескопроводы; 5 – склад сухого песка башенного типа; 6 – пескосушилка; 7 – склад сырого песка; 8 – крановой путь; 9 – путь для платформ с песком


Типовые экипировочные (пескораздаточные) устройства открытого типа для электровозов:

Схема совмещенной экипировки тепловозов на открытых путях депо:

КТ - колонки дизельного топлива;

КМ - колонки дизельного масла;

Б - бункер для раздачи песка;

ЗТ - колонки для слива загрязненного топлива;

ОМ - колонки для слива отработанного масла;

КВ - колонки для набора охлаждающей воды.
